箱式变压器基础施工图解析

时间：2021-03-20 07:14:40 来源：本站点击：361次

很多用户购买箱式变压器用于生产，但是有一个原始的信息就是箱式变压器基础施工图，这是一个什么图纸呢？其实可能有人对这个误解，下面箱式变压器厂家工作人员帮您来解析，其实箱式变压器基础施工图不只是一张图，包含以下几个部分：

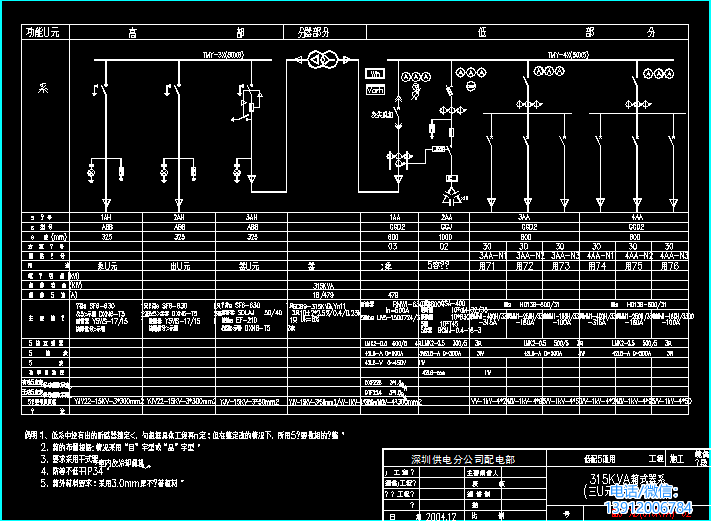

1，主系统图

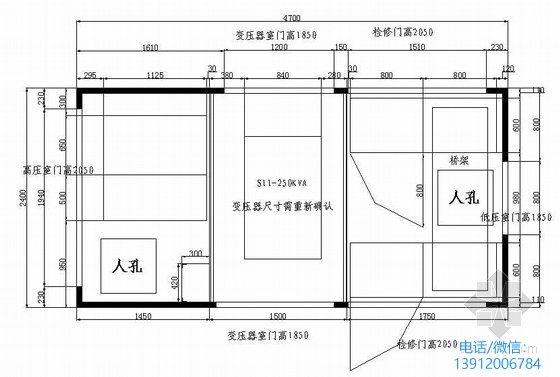

2，箱式变电站布局图

3，箱式变电站布局图

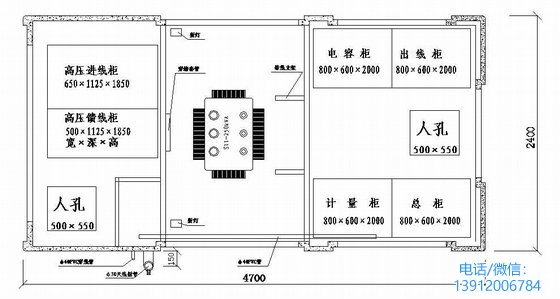

4，箱式变电站布局位置图

5，电容器主柜控制示意图

6，温度，湿度和照明配线

7，HA1主机柜控制示意图

8，馈电面板控制示意图

下面，箱式变压器厂家举例说明什么是箱式变压器基础施工图，该手稿是250kVA箱式变压器的完整图纸，包括主系统图，辅助原理图（主机柜，电容器柜，馈线柜），布局图等

该套图纸的设计容量为250kVA，20kV环网入线，图纸清晰，标准，值得您对箱式变压器基础图参考。
