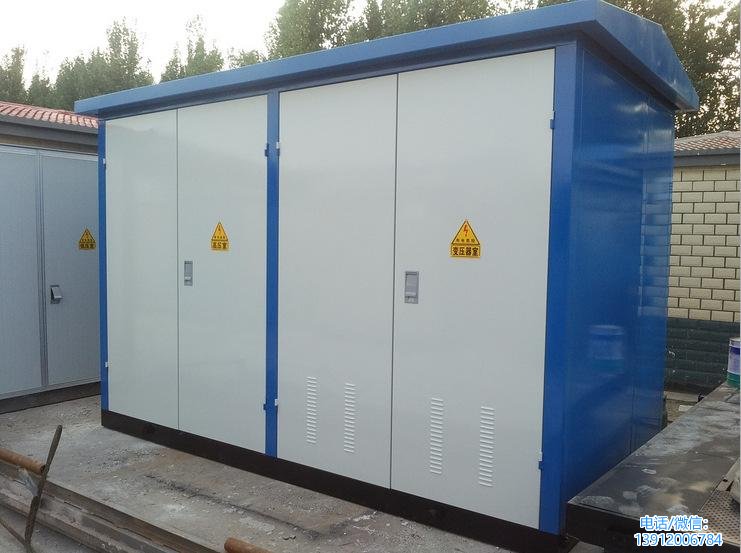

常用的电力设备箱式变压器（简称箱式变电站）是将高压开关柜、配电变压器、低压开关柜、电能计量装置和无功补偿装置按一定的接线方案组合在一个或多个箱体内的紧凑型成套设备。电气装置。它适用于额定电压为10/0.4KV的三相交流系统中作为电路和分配电能。
与同等容量的欧式箱变相比，美式箱变的结构更为合理。由于欧式箱式变压器将变压器与普通高压电气设备安装在同一金属外壳箱内，变压器的室温较高，散热困难，影响出力；另一方面，箱内采用普通高压负荷开关和熔断器。由于欧式箱式变压器和低压开关柜体积大。美国箱变的结构不同于欧洲箱变。从布置上看，低压室、变压器室、高压室不是网状布置，而是针形布置。从结构上看，这个箱式变量分为前后两部分。前面是高低压运行间隔。操作间隔包括高低压接线端子、负荷开关操作手柄、空载调压分开关、插入式熔断器。后部为油箱和散热器，变压器绕组、铁芯、高压负荷开关和熔断器置于变压器箱内。
箱式变压器中的避雷器也采用油浸式金属氧化物避雷器。该变压器取消了油枕，采用油气隙容积恒定的原则设计了密封油箱。油箱和散热器暴露在空气中，散热没有困难。低压断路器使用塑壳断路器作为主断路器和输出断路器。由于结构的简化，该箱式变电站的占地面积和体积大大减小。由于其体积小，只有一个侧门，所需占地面积仅为欧式箱变的1/4，体积仅为同容量欧式箱变的1/5-1/3。美国箱式变电站高压侧采用熔断器保护，低压侧采用塑料外壳自动空气断路器保护，与我国10kV配电变压器的保护方法相同。高压熔断器保护变压器内部故障，自动空气断路器保护低压侧电路的过流、短路和欠压故障。美国盒子变革的缺点。由于负荷开关浸入油中，油被电弧碳化分解，产生乙炔等有害气体，降低了性能，造成事故。未见明显断开点，维修不方便。由于美国的低压保护和计量方式与中国不同，美式箱式变电站本身没有低压保护和计量。为满足国内用户的需求，国内箱式变电站在低压侧设置低压配电柜。由于箱式变压器长期暴露在阳光直射下，影响塑壳断路器的散热，使断路器不能正常分断负载和短路电流，容易造成高压侧故障。
