| 项目单位： | ||||||
| 项目名称：某厂区宿舍楼 | ||||||
| 联系人： | 联系电话：13912006784 | 金额单位：人民币元 | ||||
| 箱式变电站-400KVA | ||||||
| 1-1 | 柜号：G1 | 型号： | HXGN15-12 | 高压进出线柜 | 备注: | |
| 序号 | 元件名称 | 型号规格 | 单位 | 数量 | 生产厂家 | 备注 |
| 1 | 负荷开关 | FN12-12/T630-20 电动 | 只 | 1 | 国产优质 | |
| 2 | 熔断器体 | XRNP-10/50A 体 | 只 | 3 | 上海一开电气 | |
| 3 | 指示灯 | AD16-22C/r21 | 只 | 1 | 国产优质 | |
| 4 | 按钮 | LAY39-01BN/4 | 只 | 1 | 国产优质 | |
| 5 | 带电显示 | DXN-T（含传感支柱） | 只 | 1 | 福一开关 | |
| 6 | 绝缘子 | ZJ-12/φ65*130-140 | 只 | 3 | 国产优质 | |
| 7 | 套管 | TG4-10Q/128(60*6) | 只 | 3 | 国产优质 | |
| 8 | 避雷器 | HY5WS-17/50 | 套 | 1 | 国产优质 | |
| 9 | 照明灯 | CM-1 | 只 | 1 | 国产优质 | |
| 10 | 电磁锁 | DSN-BMY(Z) | 只 | 1 | 国产优质 | |
| 11 | 透视窗 | 椭圆 | 只 | 1 | 国产优质 | |
| 12 | 温控仪 | WTZK-02 | 只 | 1 | 国产优质 | |
| 13 | 接线端子 | JF5-2.5/RD | 套 | 5 | 海坦机电 | |
| 14 | 接线端子 | JF5-2.5/5 | 只 | 7 | 海坦机电 | |
| 15 | 二次线 | BVR-1.5 | 米 | 150 | 郑州二厂 | |
| 16 | 连接排 | TMY 4*40 | 米 | 5 | 上海铜厂 | |
| 17 | 母排 | TMY 4*40 | 米 | 3 | 上海铜厂 | |
| 18 | 分支铜排 | TMY 3*30 | 米 | 3 | 上海铜厂 | |
| 19 | 小计 | |||||
| 20 | 柜体 | HXGN15-12 | 台 | 1 | 自制 | |
| 21 | 辅料 | 套 | 1 | |||
| 22 | 人工费 | 套 | 1 | |||
| 23 | 管理费 | |||||
| 24 | 单台合计 | |||||
| 总计 | 台 | 1 | ||||
| 1-2 | 柜号：D1 | 型号： | GGD | 低压进线柜 | 备注: | |
| 序号 | 元件名称 | 型号规格 | 单位 | 数量 | 生产厂家 | 备注 |
| 1 | 智能框架断路器 | CDW3-1600N/800A/3P iTR326A 抽屉水平 控制电压:AC230V | 只 | 1 | 德力西电气 | |
| 2 | 电流互感器 | LMK-0.66 C5 800 100 1匝 | 只 | 4 | 德力西电气 | |
| 3 | 电流表 | 6L2-A 800/5A | 只 | 3 | 国产优质 | |
| 4 | 万能转换开关 | LW5D-16YH3/3 | 只 | 1 | 正泰电器 | |
| 5 | 电压表 | 42L6-V 250V | 只 | 1 | 正泰电器 | |
| 6 | 指示灯 | AD16-22C/r21 | 只 | 2 | 国产优质 | |
| 7 | 按钮 | LAY39-01BN/4 | 只 | 2 | 国产优质 | |
| 8 | 母线框 | ZMJ1 | 只 | 3 | 国产优质 | |
| 9 | 零母线框 | LMJ1 | 只 | 1 | 国产优质 | |
| 10 | 接线端子 | JF5-2.5/RD | 套 | 9 | 海坦机电 | |
| 11 | 接线端子 | JF5-2.5/S3 | 只 | 8 | 海坦机电 | |
| 12 | 接线端子 | JF5-2.5/5 | 只 | 3 | 海坦机电 | |
| 13 | 二次线 | BVR-1.5 | 米 | 30 | 郑州二厂 | |
| 14 | 二次线 | BVR-2.5 | 米 | 70 | 郑州二厂 | |
| 15 | 交流微型断路器 | DZ47s 1P＋N B型 10A | 只 | 1 | 德力西电气 | |
| 16 | 接触器式继电器 | JZC1-44 AC24V | 只 | 1 | 德力西电气 | |
| 17 | 交流微型断路器 | DZ47-125 3P C型 80A | 只 | 1 | 德力西电气 | |
| 18 | 电涌保护器 | DZ47Y-80 3P＋N 385V | 只 | 1 | 德力西电气 | |
| 19 | 铜排 | TMY 8*80 | 米 | 18 | 上海铜厂 | |
| 20 | 母排 | TMY 8*80 | 米 | 4 | 上海铜厂 | |
| 21 | 地排 | TMY 6*60 | 米 | 2 | 上海铜厂 | |
| 22 | 小计 | |||||
| 23 | 柜体 | GGD-800*800*2000 | 台 | 1 | 自制 | |
| 24 | 辅料 | 套 | 1 | |||
| 25 | 人工费 | 套 | 1 | |||
| 26 | 管理费 | |||||
| 27 | 单台合计 | |||||
| 总计 | 台 | 1 | ||||
| 1-3 | 柜号：D2 | 型号： | GGD | 低压出线柜 | 备注: | |
| 序号 | 元件名称 | 型号规格 | 单位 | 数量 | 生产厂家 | 备注 |
| 1 | 交流塑壳断路器 | CDM3-250F/3300 100A | 只 | 5 | 德力西电气 | |
| 2 | 电流互感器 | LMK-0.66 C5 50 1匝 | 只 | 13 | 德力西电气 | |
| 3 | 多功能电力仪表 | PD606L-72T3Y 450V 5A | 只 | 5 | 德力西电气 | |
| 4 | 母线框 | ZMJ1 | 只 | 1 | 国产优质 | |
| 5 | 零母线框 | LMJ1 | 只 | 1 | 国产优质 | |
| 6 | 接线端子 | JF5-2.5/RD | 套 | 5 | 海坦机电 | |
| 7 | 接线端子 | JF5-2.5/S3 | 只 | 6 | 海坦机电 | |
| 8 | 接线端子 | JF5-2.5/5 | 只 | 2 | 海坦机电 | |
| 9 | 二次线 | BVR-1.5 | 米 | 20 | 郑州二厂 | |
| 10 | 二次线 | BVR-2.5 | 米 | 40 | 郑州二厂 | |
| 11 | 铜排 | TMY 8*80 | 米 | 2.4 | 上海铜厂 | |
| 12 | 母排 | TMY 8*80 | 米 | 0.8 | 上海铜厂 | |
| 13 | 地排 | TMY 6*60 | 米 | 0.8 | 上海铜厂 | |
| 14 | 分支铜排 | TMY 6*80 | 米 | 6 | 上海铜厂 | |
| 15 | 分支铜排 | TMY 3*20 | 只 | 10 | 上海铜厂 | |
| 16 | 小计 | |||||
| 17 | 柜体 | GGD-800*600*2000 | 台 | 1 | 自制 | |
| 18 | 辅料 | 套 | 1 | |||
| 19 | 人工费 | 套 | 1 | |||
| 20 | 管理费 | |||||
| 21 | 单台合计 | |||||
| 总计 | 台 | 1 | ||||
| 1-4 | 柜号：D3 | 型号： | GGD | 低压电容柜 | 备注: | |
| 序号 | 元件名称 | 型号规格 | 单位 | 数量 | 生产厂家 | 备注 |
| 1 | 隔离开关 | HH15-125/30 | 只 | 1 | 德力西电气 | |
| 2 | 电流互感器 | LMK-0.66 C5 150 50 1匝 | 只 | 3 | 德力西电气 | |
| 3 | 电流表 | 6L2-A 150/5A | 只 | 3 | 国产优质 | |
| 4 | 避雷器 | HY1.5W-0.28/1.3 | 只 | 3 | 德力西电气 | |
| 5 | 控制器 | JKW-12(含风机温控） | 只 | 1 | 国产优质 | |
| 6 | 交流微型断路器 | DZ47s 3P C型 32A | 只 | 10 | 德力西电气 | |
| 7 | 复合开关 | FDK-S40 | 只 | 10 | 德力西电气 | |
| 8 | 低压并联电容器 | BSMJS-0-0.45-10-3-D | 只 | 10 | 德力西电气 | |
| 9 | 母线框 | ZMJ1 | 只 | 1 | 国产优质 | |
| 10 | 零母线框 | LMJ1 | 只 | 1 | 国产优质 | |
| 11 | 接线端子 | JF5-2.5/RD | 套 | 5 | 海坦机电 | |
| 12 | 接线端子 | JF5-2.5/S3 | 只 | 8 | 海坦机电 | |
| 13 | 接线端子 | JF5-2.5/5 | 只 | 4 | 海坦机电 | |
| 14 | 二次线 | BVR-1.5 | 米 | 30 | 郑州二厂 | |
| 15 | 二次线 | BVR-2.5 | 米 | 70 | 郑州二厂 | |
| 16 | 二次线 | BVR-10 | 只 | 40 | 德力西电气 | |
| 17 | 铜排 | TMY 8*80 | 米 | 2.4 | 上海铜厂 | |
| 18 | 母排 | TMY 8*80 | 米 | 0.8 | 上海铜厂 | |
| 19 | 地排 | TMY 6*60 | 米 | 0.8 | 上海铜厂 | |
| 20 | 分支排 | TMY 4*40 | 米 | 6 | 上海铜厂 | |
| 21 | 小计 | |||||
| 22 | 柜体 | GGD-800*600*2000 | 台 | 1 | 自制 | |
| 23 | 辅料 | 套 | 1 | |||
| 24 | 人工费 | 套 | 1 | |||
| 25 | 管理费 | |||||
| 26 | 单台合计 | |||||
| 总计 | 台 | 1 | ||||

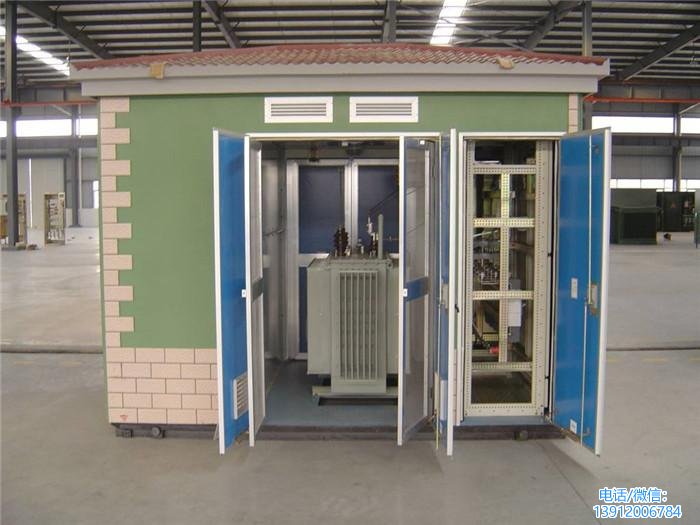

400kva箱式变压器是目前市场上应用比较广泛的一类欧式箱变，目前箱式变压器厂家的欧式箱变的外壳有多种类型可供选则以满足不同客户的需求。目前我公司箱变外壳有覆铝锌压花复合板、普通复合板、镀锌板、冷轧板、不锈钢板、琉璃瓷砖等。普通复合板这种外壳价格低廉用它来生产的箱变外壳里面加隔热泡沫，能起到很好的隔热性能，保证箱变长期太阳高温的暴晒下，里面的电器仍能正常的工作。镀锌板和不锈钢板做成欧式箱变外壳，具有极强的抗氧化能力，外观具有很强的金属感，用这种材料做成的箱变外壳美观稳重。箱变里面的变压器采用目前主力的S11型油浸式密封变压器或SCB10系列干式变压器，S11系列全密封油浸式变压器结构简单，变压器密封性能好，变压器里面的绝缘元气件不易被外界的环境污染导致变压器内部绝缘性能下降。S11型油浸式配电变压器属于节能低损耗系列配电变压器。这种变压器的铁芯采用优质冷轧晶粒取向硅钢片叠加，从而大大降低了变压器的空载损耗和变压器运行时的噪音。而且这种变压器性价比很高，目前被普遍采用。欧式箱变全站采用了智能化、模块化的设计。箱变内部的保护系统采用了微机综合自动化控制装置，且这种自动化控制装置分布在箱变的各个主要电气元器件和电气线路里。由于箱变里采用先进的微机自动化控制装置，因此我们可以对箱变内部实现遥测、遥控、摇信、遥调四遥功能。
以上根据客户需求提供400kva箱式变压器的产品详细明细，具体参数品牌规格请联系我们厂家：13912006784。
