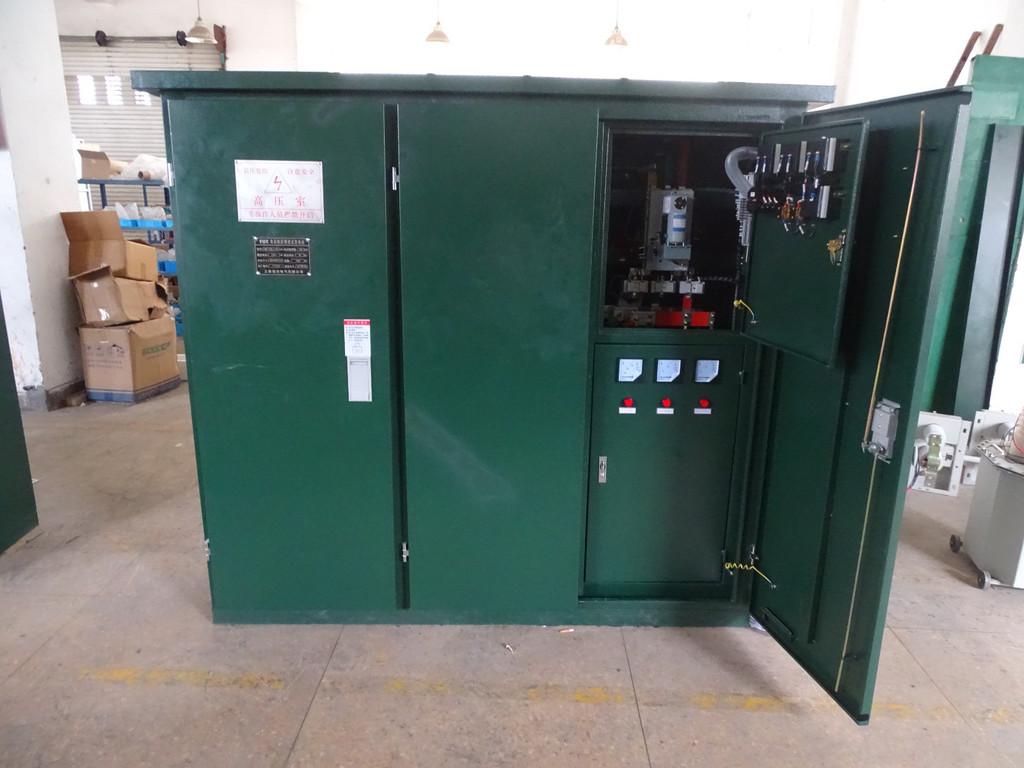

ZGS11系列组合箱式变电站产品概述：
ZGS11系列组合箱式变压器是本公司推出的美式箱式变压器。该产品自研制成功以来，经过多年精心打造，作为城乡配电网中重要的供电单元，广泛应用于集高压控制变配电设备于一体的城乡配电网。
本产品将高压负荷开关和高压熔断器置于变压器油中，变压器本体有两种结构形式：共箱或分箱。油箱采用全密封结构，配有油温表、油位表、压力表、泄压阀、放油阀等部件，用于监测变压器运行状况。产品分为环网式、终端式和双电源供电方式。为了使该产品更适合我国电网的实际要求，并引入了插塞式熔断器，导线熔合不影响变压器的性能。根据低压馈出要求的复杂性，ZGS11系列产品分为标准型、增强型和集成型三种外壳形式，使用户和设计单位在选择上更加灵活、更加经济。
ZGS11系列组合箱式变压器使用环境：
◆环境温度：最高温度+40℃，最低温度-30℃
◆海拔高度：≤1000m；
◆风速：相当于34m/s（不大于700Pa）；
◆湿度：日平均相对湿度≤95%；月平均相对湿度≤95%；
防震：水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s；
◆安装位置倾斜度：不大于3°；
◆安装环境：周围空气不受腐蚀性、可燃性气体等明显污染，安装现场无剧烈振动；
◆如果您订购本产品超出上述条件，可以与我公司协商。
ZGS11系列组合箱式变压器产品结构特点：
◆结构紧凑，体积小，仅为国内同容量产品的1/3至1/5，大大减少了占地面积；
全密封、全绝缘结构，无绝缘距离，可靠保护人身安全；
高压带负荷开关熔断器组合电气保护；
高压接线可用于环网，也可用于终端，供电灵活，可靠性高；
◆变压器性能优良：损耗低、噪音低、温升低；过载能力强、抗短路、抗冲击；
满足各种低压进料要求，可根据方案选择，也可设计；
◆电缆头有200A弯头型电缆接头和600AT型电缆接头，弯头型电缆接头适用于35-185mm2 T的电缆横截面积，型接头适用于235-500mm的电缆横截面积，电缆头材料分为铜芯和铝芯，两者都可以配备全绝缘氧化锌避雷器。200A弯头式电缆头可随负载插拔，起隔离开关作用。
ZGS11系列组合箱式变压器箱结构特点：
◆箱体更换采用箱体结构：
变压器本体、高压负荷开关、插入式熔断器、后备限流熔断器等高压元件分别置于密封油箱内。两个箱子水平排列，并用隔板完全隔开。隔板设有穿墙套管绝缘，用于变压器与负荷开关之间的接线，更换方便，不影响另一箱的使用。
关于布局优势的两个方框：
◆两个盒子不相互影响：
-防止上油因挡板泄漏而流入下油箱，造成上油箱缺油（缺油或无油会引起运行负荷开关拉弧，对设备和人身造成危险）；
另一个优点是左右排列便于维护。变压器室和负荷开关室检修时，两箱互不影响，方便快捷（变压器上下检修时，必须将上部油箱全部拆下，才能打开变压器油箱，检修极为不便）。
箱体结构解决了负荷开关操作和熔断器故障引起的变压器油污染问题。

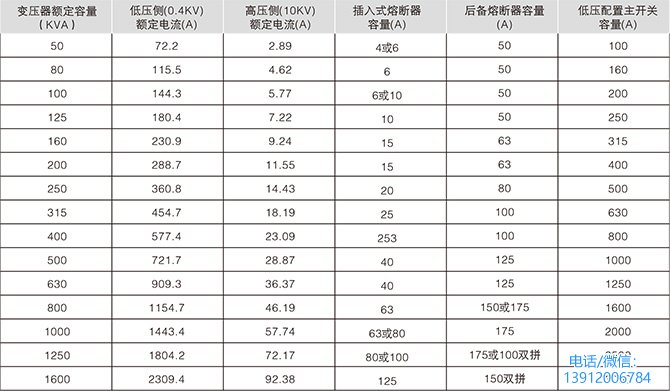

美式箱式变压器保护（三相）熔断器配置一览表

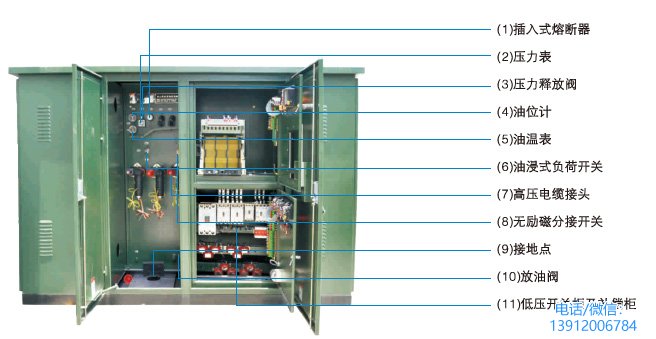

ZGS11系列组合箱式变压器产品结构：
ZGS11系列组合箱式变压器性能参数：
◆10kV组合变压器用S9、S10、S11系列油浸式变压器的性能水平
注：a.根据用户要求，变压器高压分接范围可设计为±2×2.5%；B.低压变压器可根据用户要求设计为0.69KV。
外形尺寸
◆ZGS11系列组合箱式变电站系列标准外形尺寸
注：1。低压柜长1300mm，160kVA无散热器，1000kVA水箱右侧有一套散热器。
2当储罐为环网式时，间距L为2450，其它数据不变。
◆ZGS11系列增强型尺寸
注：1。低压柜长1300mm，160kVA无散热器，1000kVA水箱右侧有一套散热器。
2当储罐为环网式时，间距L为2450，其它数据不变。
◆ZGS11系列综合尺寸
注：1。低压柜长度2100mm，160kVA，无散热器。
ZGS11系列组合箱式变压器基本图：
◆标准型、增强型
基础施工要求
◆100KPa以上的基本耐久性要求。
基坑位于地形较高、向外排水的周围，采用红砖水泥砂浆砌筑，内外墙用1:2水泥砂浆厚20mm，掺有3%防水剂。
◆电缆室底部应稍微向集水管侧倾斜，以避免积水。
◆盲侧焊150×300钢板网（10×20）菱形眼，百叶窗框外焊筋爪嵌入墙内。
（五）基础施工应符合民用建筑电气设计JGJ/T16-92规范的有关规定。
接地干线和接地极的做法仍然是常规的，接地干线可从电缆沟布置在环网柜周围，也可从一侧延伸布置接地极；接地电阻Ω4以下。
◆建议采用图中尺寸。
◆为方便用户，可根据现场实际情况，在三个或四个方向设置电缆井。
