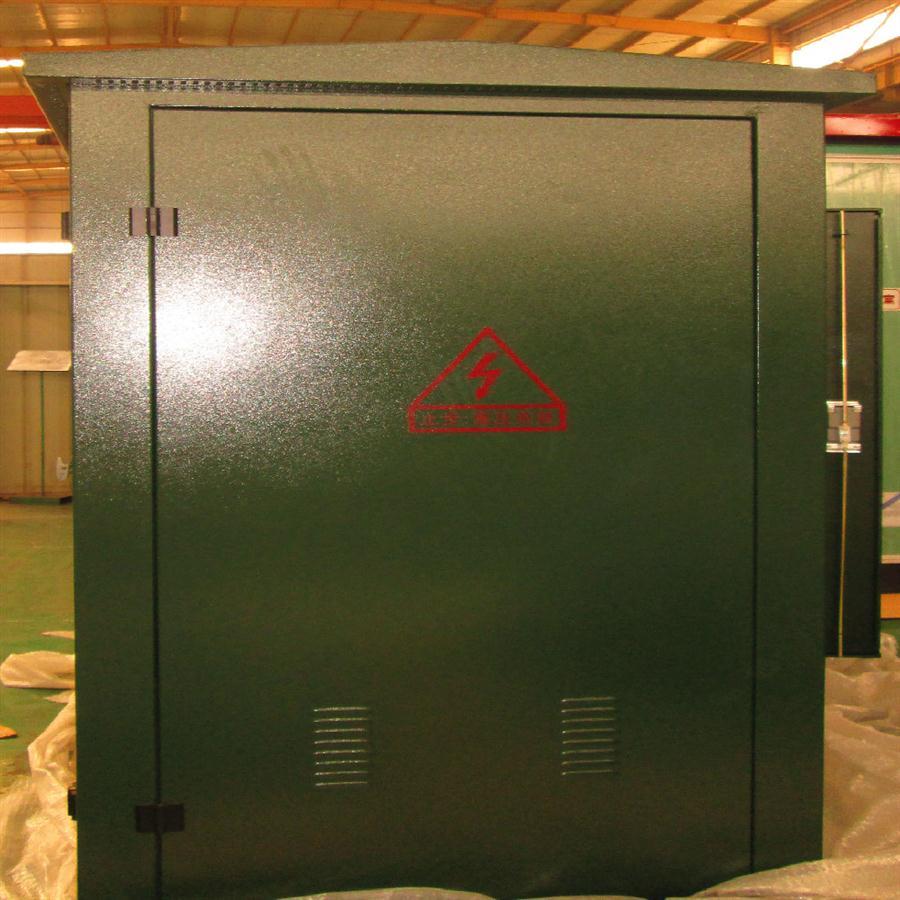

ZGS11-H X组合式美式箱式变压器（变电站）说明
ZGS11-H X组合式美式箱式变压器是一种新型配电设备（又称美式箱变），特别适用于城市电网的负荷中心、住宅中心、医院、学校、机场、车站等，降低损耗，提高供电质量。
|
额定 容量 |
联结组 标号 |
电压组合 |
空载电流 |
空载损耗 |
负载损耗 （75℃） |
短路阻抗 |
A |
C |
D |
E |
重量 |
||||||||||||||||||||||||||
|
高压 |
高压分接范围 |
低压 |
|||||||||||||||||||||||||||||||||||
|
kVA |
kV |
kV |
％ |
W |
W |
％ |
mm |
mm |
mm |
mm |
mm |
kg |
|||||||||||||||||||||||||
|
100 |
Dyn11 |
6 6.3±5% 10 |
±5 或 ±2×2.5 |
0.4 |
1.6 |
290 |
1500 |
4.0 |
1840 |
1145 |
1800 |
1800 |
545 |
1700 |
|||||||||||||||||||||||
|
160 |
1.4 |
400 |
2200 |
1840 |
1145 |
1800 |
1800 |
545 |
1800 |
||||||||||||||||||||||||||||
|
200 |
1.3 |
480 |
2600 |
1840 |
1145 |
1800 |
1800 |
545 |
1920 |
||||||||||||||||||||||||||||
|
250 |
1.2 |
560 |
3050 |
1940 |
1145 |
1800 |
1800 |
545 |
2080 |
||||||||||||||||||||||||||||
|
315 |
1.1 |
670 |
3650 |
1940 |
1345 |
1800 |
1900 |
545 |
2470 |
||||||||||||||||||||||||||||
|
400 |
1 |
800 |
4300 |
1940 |
1345 |
1800 |
1900 |
545 |
2600 |
||||||||||||||||||||||||||||
|
500 |
1 |
960 |
5150 |
1940 |
1345 |
1800 |
1900 |
545 |
2880 |
||||||||||||||||||||||||||||
|
630 |
0.9 |
1200 |
6200 |
4.5 |
1940 |
1345 |
1800 |
1900 |
545 |
3520 |
|||||||||||||||||||||||||||
|
800 |
0.8 |
1400 |
7500 |
1940 |
1345 |
1800 |
1900 |
545 |
3890 |
||||||||||||||||||||||||||||
|
1000 |
0.7 |
1700 |
10300 |
2040 |
1345 |
1900 |
2000 |
600 |
4670 |
||||||||||||||||||||||||||||
|
1250 |
0.6 |
1950 |
12800 |
2040 |
1545 |
2000 |
2000 |
600 |
5600 |
||||||||||||||||||||||||||||
|
1600 |
0.6 |
2400 |
14500 |
2140 |
1545 |
2000 |
2000 |
600 |
5580 |
||||||||||||||||||||||||||||
ZGS11-H X组合式美式箱式变压器（变电站）技术特点
体积小，结构合理紧凑；
全密封油箱，全绝缘设计，运行安全可靠；
过载能力强，抗突然短路性能优越；
可采用环网和终端电源，
操作方便，供电可靠；
节能，损耗低，不高于新S9的损耗值；
冲击性能好；
电缆连接可操作200A负载电流，机电寿命长。
