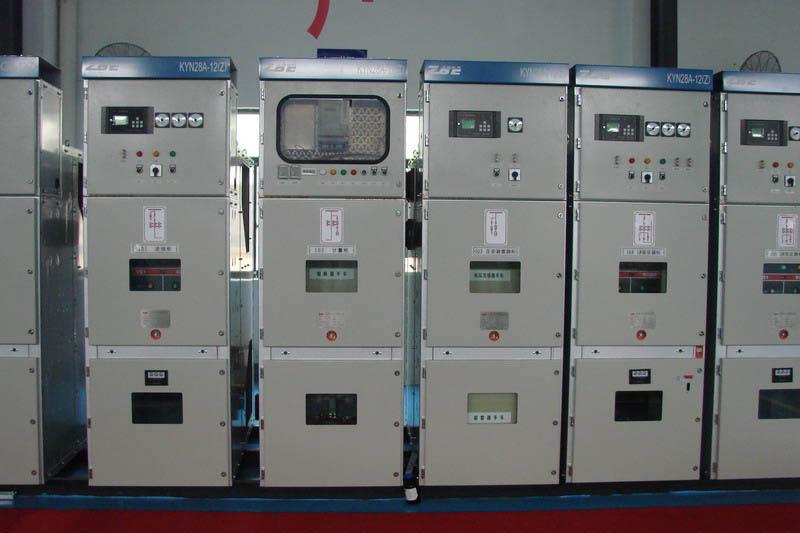

KYN-40.5(Z)高压开关柜的设计满足GB3906-06《金属铠装移动式开关柜》的要求。它主要由两部分组成：一个柜子和一个中置手推车。机柜分为四个独立的隔间：断路器室、母线室、电缆室和继电器仪表室。外壳防护等级为IP4X。隔间和断路器室门打开，断路器手推车处于断开/测试状态。该位置的防护等级为IP2X。中间安装的手推车由两部分组成：主开关（或其他功能元件）和底盘。
KYN-40.5(Z)高压开关柜开关柜可以从正面安装、调试、维护和维修，因此可以靠墙、背靠背安装，形成双排排列，减少占地面积。同时，考虑到用户的使用习惯，也有双面保养的安排。
KYN-40.5(Z)高压开关柜具有电缆进出口、架空进出口、通信、计量、隔离等功能程序。各种主接线方案经过排列组合，可灵活组合。
KYN-40.5(Z)铠装移开式交流高压金属封闭开关设备具体参数
额定电压35kV
热稳定电流20 31.5 40kA
额定电流630——2500A
热稳定时间4S
额定开断电流20 31.5 40kA
防护等级IP4X(外壳) IP2X(隔板)
额定关合电流50 80 100kA
母线系统单母线
动稳定电流50 80 100kA
操作方式弹簧储能
主开关VD4-40.5
外形尺寸1400x2800x2800mm
