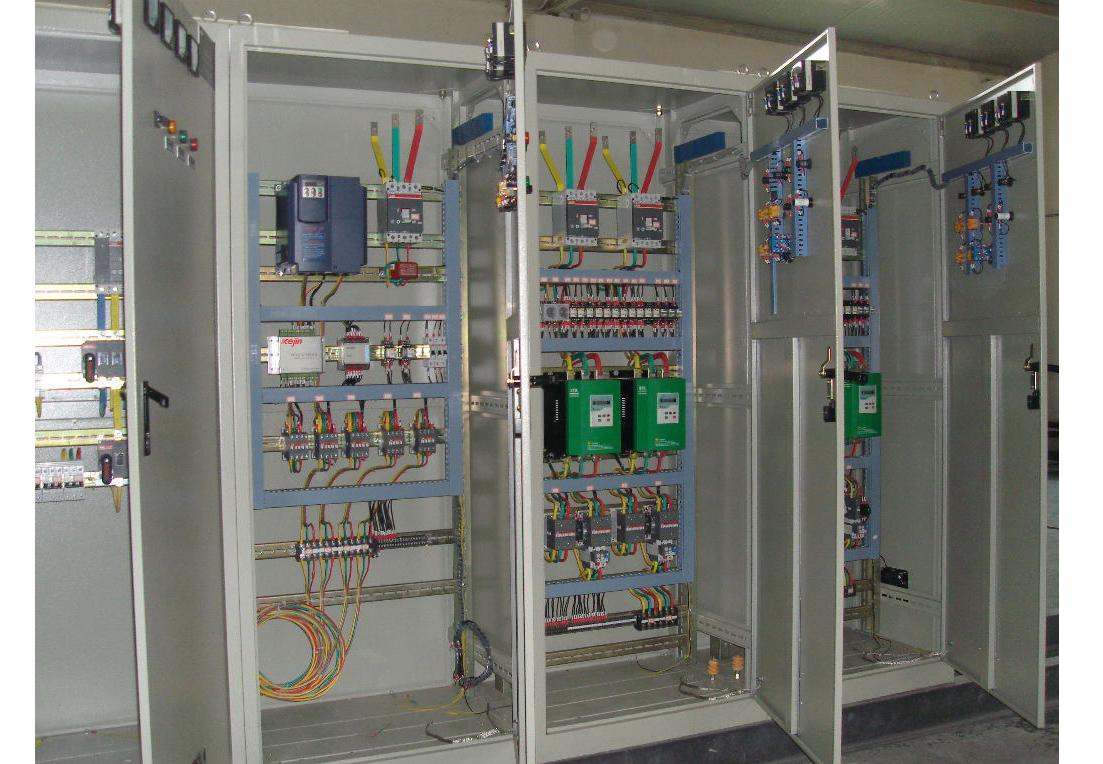

一、低压配电柜LGGD概述
LGGD交流低压配电柜（以下简称配电柜）适用于发电厂、变电所、厂矿企业等电力用户，作为交流50-60Hz、额定工作电压380V、额定工作电流为3150A的配电系统，用于电力的转换、分配和控制电力、照明和配电设备。
该产品具有分割能力强、动热稳定性好、结构新颖合理、电气方案实用、串行性强、保护注册率高等特点。可作为更新产品使用。
2使用条件
1环境温度不高于+40℃，不低于-5℃。
2产品安装使用时，使用地点的海拔高度不超过2000米。
3周围空气相对湿度不超过90%（+25℃）。
4设备应安装在无剧烈振动和冲击的地方，电气元件不受腐蚀的地方。

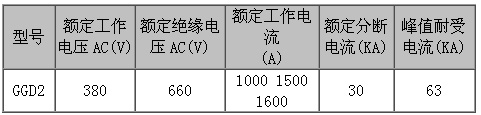

三、低压配电柜LGGD主要技术参数
四、低压配电柜LGGD结构特点
1按用途可分为：受电柜、母线联络柜、馈线柜、电机控制柜、无功补偿柜、照明配电柜。
2柜体结构：
（1） 柜体框架采用8MF冷弯型钢局部焊接组装。框架按E=20mm、E=100mm模块设置安装孔，提高产品装配的通用性。
（2） ZMJ型母线夹采用高阻燃PPO材料热成型，模块化结构，机械强度高，绝缘性能好。
（3） 柜体采用整体门结构，柜体背面采用对称双门结构。柜体结构不靠墙安装。
（4） 柜门与框架采用镀锌铰链连接，便于安装和拆卸。门的折边上有橡胶条。
（5） 柜内安装件与机架之间采用接地滚花螺钉结构，形成完整的接地保护电路。
（6） 需要时可拆卸柜体顶盖，方便主母线的组装和调整。
五、低压配电柜LGGD订货说明
订购时，请提供以下信息：
1产品的完整型号（包括主电路图和辅助电路图）；
2主电路系统的组合顺序图和布置图；
3辅助电路电气原理图；
4柜内元件清单；
5如用户有特殊要求，应与厂家协商解决；
