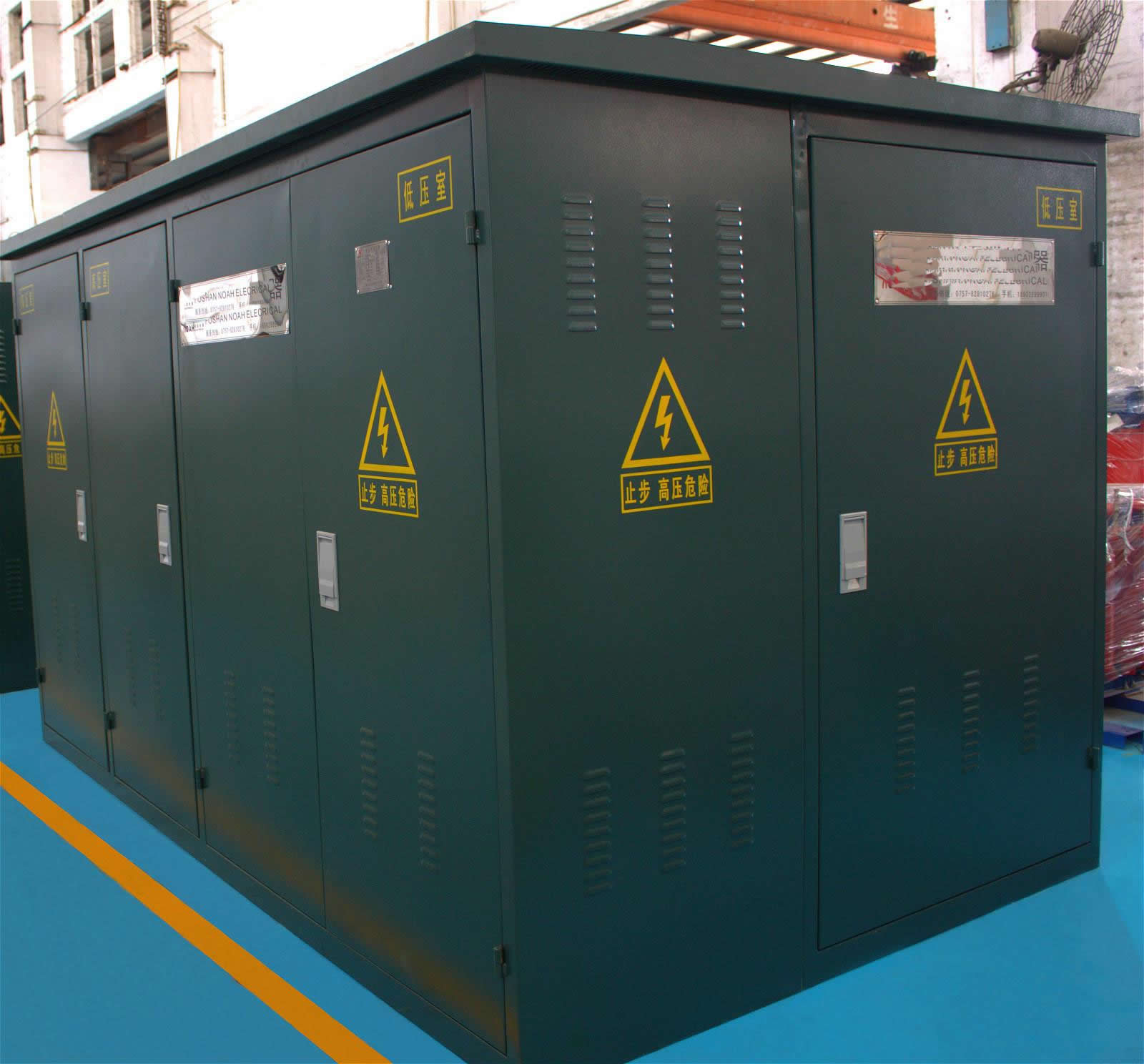

一、S11-400KVA美式箱式变压器概述
ZGS系列预装变电所用于6KV、10KV环网供电、双电源或终端供电系统，作为高压配电计量、补偿控制和保护装置。除变压器外，预装变电站还配备了四负荷开关、一个双站负荷开关、一个备用保护熔断器和一个高压侧的插入式熔断器。低压侧应根据客户要求配备控制装置、配电装置、补偿装置和能量计量装置。
ZGS系列预装变电所可用于室内，也可用于室外，广泛应用于工业园区、住宅区、商业中心、高层建筑等场所。
二、S11-400KVA美式箱式变压器产品模型的含义
ZGS1-2-3/4-5
Z： 合并
G： 盒子
S： S三相D单相
1：性能等级代码（9 11）
2：H型环网Z型端子类型
3：额定容量KVA
4：电压等级KV
5：特殊使用环境代码
三、S11-400KVA美式箱式变压器结构特征
美国箱形变量结构分为两部分。前为高低压操作间隔。高压间隔包括高压端子、负荷开关、空载调压分接头开关、插入式熔断器、泄压阀、油位表、排油阀。低压隔套包括低压端子。后部为注油箱和散热器。变压器绕组、铁芯、高压负荷开关、保护熔断器均在注油罐内。
四、S11-400KVA美式箱式变压器使用条件
1、海拔1000m（超出此范围设计）
2、风压：不大于70Pa（相当于35m/s）
3、湿度：日平均不超过95，月平均不超过90
4、环境温度：最高温度+40C°；最低温度-45C°
5、防震等级：水平加速度0.4m/2s；垂直加速度0.15m/2s
6、地震烈度：8度
7、安装位置倾斜度：不大于3度
8、安装环境：周围空气不应有腐蚀性、易燃气体和水蒸气等明显污染，无剧烈振动。
五、S11-400KVA美式箱式变压器技术性能
额定电压：10/0.4KV
最大工作电压：12KV
额定容量：1251000KVA
一分钟工频耐受电压：35KV
雷电冲击电压：75kV
短时耐受电流：12kA/2S 16kA/1S
高压后备限流熔断器速断能力：50KA
空载调压：10KV/22.5
环境温度：-4540C°
允许温升：65C°
六、S11-400KVA美式箱式变压器性能特点
1、体积小，结构紧凑，仅为国内同等容量箱体的1/3左右；
2、全密封、全绝缘，无绝缘距离，可靠保证人身安全；
3、可用于环网，也可用于终端，转换非常方便，提高了供电可靠性；
4、损耗小，低于国产S9变压器损耗；
5、电缆连接器可操作200负载电流，紧急情况下可作为负载开关操作，具有隔离开关的特性；
6、采用双熔断器保护，降低运行成本。插入式熔断器为双敏感熔断器（温度、电流）；
7采用三角形/星形O型接线，三相五柱结构，优点是电压质量高，中性点不漂移，箱体不发热，噪音低，防雷效果好。
