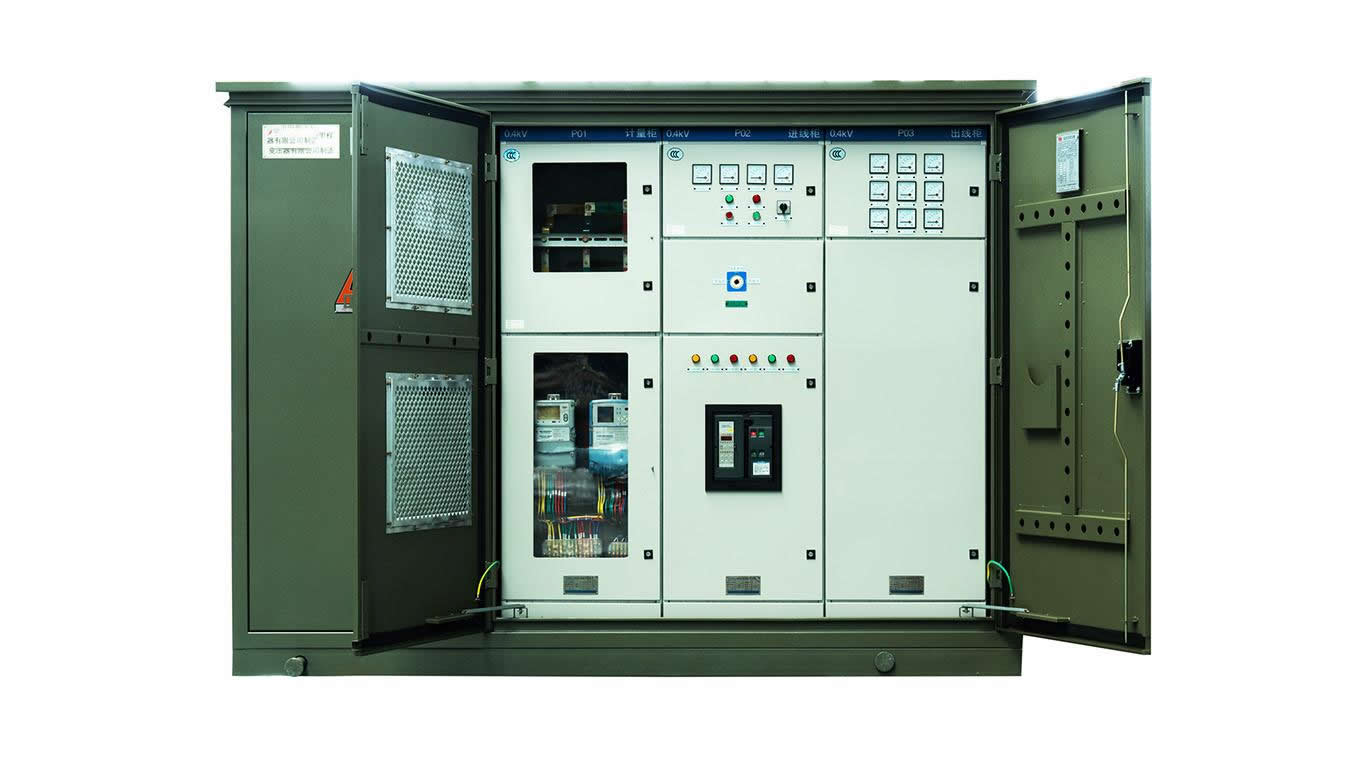

ZGS13美式箱式变压器产品描述
产品名称：美式箱式变压器（简称“美式箱式变压器”）
产品型号：ZGS13-630/10-0.4
额定容量：630KVA
额定频率：50Hz
输入电压：10000V
输出电压：400V
防护等级：IP4X、IP5X
美式箱式变压器又称美式预装式变电站或美式组合式变电站，简称美式箱式变压器。它是高压开关设备、配电变压器和低压开关柜按一定的接线方案，集成的紧凑型成套配电设备，适用于城市高层建筑、广场、公园、城乡建设、豪华别墅、居民区、工矿企业等，以及临时用电施工现场，用于在配电系统中接收和分配电能。
ZBW型美式箱变具有结构紧凑、成套性强、操作维护方便、外形美观、移动方便等优点，与常规民用变电站相比，同容量的箱式变电站占地面积仅为常规变电站的1/10~1/5，大大减少了设计和施工工作量，降低了施工成本。在配电系统中，它既可以用于环网配电系统，也可以用于双电源或辐射终端配电系统。是目前城乡变电站建设改造的一种新型成套设备。
ZGS13型美式箱变型号规格
ZGS13型端子型美式箱变：
ZGS13-Z-0.4-0.4 ZGS13-Z-50/10-30/10 ZGS13-Z-63/10-0.4-Z-0.4-0.4 ZGS13-Z-100/10-80/10
ZGS13-Z-0.4-0.4 ZGS13-Z-160/10-125/10 ZGS13-Z-200/10-0.4-Z-0.4-0.4 ZGS13-Z-315/10-250/10
ZGS13-Z-0.4-0.4 ZGS13-Z-500/10-400/10 ZGS13-Z-630/10-0.4-Z-0.4-0.4 ZGS13-Z-1000/10-800/10
ZGS13-Z-0.4-0.4 ZGS13-Z-1600/10-1250/10 ZGS13-Z-0.4-0.4 ZGS13-Z-2500/10-2000/10
ZGS13型环网型美式箱变：
ZGS13-H-0.4-0.4 ZGS13-H-50/10-30/10 ZGS13-H-63/10-0.4-H-0.4-0.4 ZGS13-H-100/10-80/10
ZGS13-H-0.4-0.4 ZGS13-H-160/10-125/10 ZGS13-H-200/10-0.4-H-0.4-0.4 ZGS13-H-315/10-250/10
ZGS13-H-0.4-0.4 ZGS13-H-500/10-400/10 ZGS13-H-630/10-0.4-H-0.4-0.4 ZGS13-H-1000/10-800/10
ZGS13-H-0.4-0.4 ZGS13-H-1600/10-1250/10 ZGS13-H-0.4-0.4 ZGS13-H-2500/10-2000/10
美式箱式变压器可以选择S11系列、S13系列或SH15系列油浸式变压器，选择不同类型的变压器，相应的美式箱式变压器系列会有所不同。
ZGS13美式箱式变压器产品特点：
1、箱体外壳参照国外先进技术，根据实际情况进行设计。具有坚固、隔热通风、性能稳定、防腐、防尘、防水、防小动物、美观等特点。壳体材料有多种选择，如铝合金板、钢板、复合板、不锈钢板、非金属材料（玻璃纤维水泥）等。
2、高压室采用XGN15、HXGN17或KYN28A等高压开关柜作为高压进线、高压计量和高压出线。高压侧可分为环网供电、终端供电、双电源供电等供电方式，也可配置高压计量元件，以满足高压计量的要求。主开关通常是负载开关或真空断路器。结构紧凑合理，具有完善的防误操作功能。
3、低压室采用GGD、GCS或MNS等低压开关柜进行低压进线、无功补偿和低压出线。低压侧采用面板式或柜式结构，形成用户所需的供电方案，可满足配电、照明配电、无功补偿、电能计量等功能。主开关一般采用普通负荷开关或智能断路器，安装灵活，操作方便。
4、变压器室的变压器可以是全密封油浸式变压器或干式变压器。油浸式变压器可选择S9、S11、S13或SH15型，干式变压器可选择SCB10、SCB11、SGB10或SCBH15型。可根据客户的实际需求自由配置，选择性更强，灵活性强。
5、箱体顶盖设计为双层结构，夹层内填充泡沫塑料，隔热效果好。变压器室内防结露及自动温控监控、加热、冷却装置。所述门板的位置和与快门相对应的侧板外侧设有防尘装置。
ZGS13美式箱式变压器结构原理：
1、高压线进柜用于将柜连接到高压电网与变压器之间，在箱变中，高压电网的高压线与变压器或箱变中的设备没有直接连接，需要经过机柜，该柜为高压排成一队进入机柜。高压线柜内有断路器。断路器主要用于断开电网与用户之间的电路。此外，高压线路中有继电器保护功能和显示功能，进入机柜。高压线路进线柜的另一个功能是当线路或设备发生重大事故时，以及当局部保护失效时，迅速将设备移出电网。
2、高压计量柜高压计量柜主要用于测量用户的总用电量，即用电小时数。它可以计算出箱体本身的用电量和用户的用电量。高压计量柜主要由电流互感器、电压互感器、高压熔断器、电表组成。
3、高压出线柜的作用是起到过渡柜的作用，箱内变压器必须经过高压出线柜与变压器连接。高压出线柜主要与变压器和高压侧分开，防止变压器低压侧和箱体对高压侧设备的影响或损坏，因此高压、低压通过高压出线柜隔离。高压出线柜一般具有断开、隔离、过流保护、故障速关功能、过电压保护功能、欠压保护功能等功能。
4、低压进线柜的主要功能是将变压器与电压电气设备连接起来。当变压器将高压变为低压时，通过低压进线柜将电能传输到下一级。低压进线柜也起到隔离作用。主要是将低压电气设备与变压器隔离，防止低压侧出口故障对变压器造成影响或损坏。
5、低压出线柜低压出线柜直接与用户的电气设备相连，低压出线柜还具有断路功能、过流保护功能、欠压保护功能和过电压保护功能。低压出线柜根据不同的出口数量，设计出不同结构。
6、电容补偿柜我们知道交流有一个相位角。当电气设备为电阻负载时，电气设备上的电流所做的工作为有功功率。但当有电机、电炉等电气设备后，此时感性负荷时的电压和电流相角不一致，这导致了电力设备产生无功功率，产生较大电流，电流会影响电网，这次需要补偿相角，是引入电容器补偿措施，当感应负载电容补偿电压和电流相角会缩小时，这将减小电流，对电网电力设备的影响。
